Mario Taddei

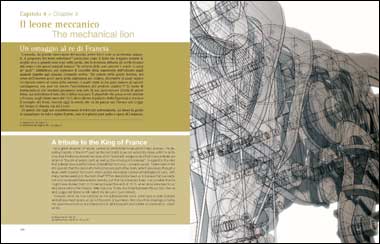

Capitolo 4 > Un omaggio al re di Francia

Leonardo, da grande osservatore del mondo, scrive brevi note su moltissimi animali.
A proposito dei leoni sottolinea particolari come il fatto che tengano retratte le unghie sino a quando non sono sulla preda, che la leonessa abbassa gli occhi dinanzi alle armi e che questi animali temano “lo strepito delle vote carrette e simile il canto de’ galli”. Addirittura, per sostenere il concetto della superiorità dell’odorato negli animali rispetto agli uomini, Leonardo scrive: “Ho veduto nella spezie leonina, nel senso dell’odorato avere parte della substanzia del celabro, discendere in assai capace ricettaculo contro al senso dello odorato, il quale entra in fra gran numero di sacculi cartilaginosi, con assi vie contro l’avvenimento del predetto celabro”.

Si tratta di testimonianze che lasciano presumere non solo la sua osservazione diretta di questi felini, ma addirittura il fatto che li abbia sezionati. È plausibile che possa averli studiati a Firenze, negli ultimi mesi del 1513, dove (dietro il palazzo della Signoria) si trovava il serraglio dei leoni. Ancora oggi la strada che va da piazza san Firenze alle Logge del Grano si chiama via dei Leoni.Di quello che oggi noi considereremmo il robot per antonomasia, un leone in grado di camminare da solo e aprire il petto, non ci è giunto però nulla a opera di Leonardo.

.... (continua)

Capitolo 4 > Il mistero dei due leoni
Come abbiamo visto, affrontare questo automa è difficile perché non esistono documenti di Leonardo che facciano riferimento chiaro e diretto al progetto. Rimangono solo pochi indizi, il che rende la ricostruzione ancora più misteriosa e affascinante. Di questo leone sono state anche ipotizzate delle fantasiose rappresentazioni grafiche, spesso disegnandolo dorato e in piedi con i gigli che scendono dal petto aperto di fronte al re di Francia.

Quel che è certo è che non esiste nessuna testimonianza diretta. Vasari, Lomazzo e Buonarroti riportano tutti racconti di altri. Pertanto quel che hanno scritto non va necessariamente preso alla lettera e non aiuta più di tanto nel tentare una ricostruzione corretta.In ogni caso, leggendo le loro parole (vedi figura 4.6 e vedi pagina 166) è solo nella Descrizione delle felicissime nozze... del Buonarroti che si parla di un leone che si alza in piedi. E in questo caso si tratta di un secondo leone, non di Leonardo, costruito per questa celebrazione del 1600. Riteniamo quindi più corretto, nel tentare una ricostruzione dell’automa di Leonardo, non prendere in considerazione il fatto che si alzasse in piedi.

Quel che si può riassumere incrociando le testimonianze è che questo robot doveva assomigliare esternamente a un leone, poteva muoversi in avanti forse imitando la camminata di un felino e sicuramente funzionava tramite ingranaggi. Una volta terminato il suo spostamento, doveva mostrare o far cadere a terra alcuni fiori, probabilmente contenuti in un vano anteriore o nella bocca.
.... (continua)

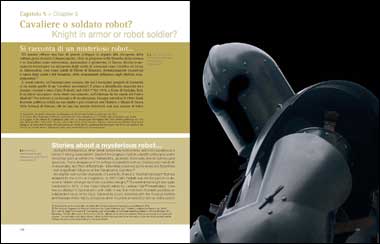

Capitolo 5 >Si racconta di un misterioso robot…

Gli automi ebbero una fase di grande sviluppo in seguito alla riscoperta della cultura greca durante il Rinascimento. Oltre ai progressi nella filosofia della scienza e in discipline come astronomia, matematica e geometria, ci furono diversi avanzamenti
tecnologici. La riscoperta degli scritti di scienziati come Ctesibio ed Erone di Alessandria, così come quelli di Filone di Bisanzio, fortunatamente conservati a opera degli arabi e dei bizantini, ebbe sicuramente influenza sugli studiosi rinascimentali.

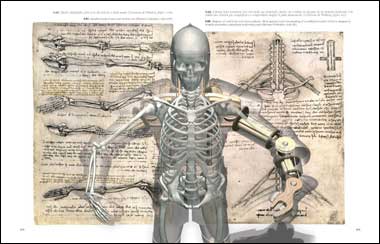

È ormai entrato nell’immaginario comune che tra i tantissimi progetti di Leonardo ci sia anche quello di un “cavaliere meccanico”. Il primo a identificarlo nascosto tra i disegni vinciani è stato Carlo Pedretti, nel 1957. Nel 1974, a firma di Ladislao Reti, il cavaliere meccanico viene citato nuovamente, nell’edizione da lui curata del Codice Madrid. Per arrivare a un tentativo di ricostruzione, bisogna attendere il 1996: Mark Rosheim pubblica infatti un suo studio e poi collabora con l’Istituto e Museo di Storia della Scienza di Firenze, che in una sua mostra dedicherà così una sezione al robot studiato da Rosheim. Ma sarà solo nel 2002 che Rosheim costruirà un modello fisico completo, per un documentario della BBC. Da allora, in molte mostre e musei di modelli vinciani si può trovare una copia di un soldato con rotelle chiamato “il robot di Leonardo”. Gli studi sull’argomento riferiscono che i manoscritti del progetto del robot di Leonardo si trovano nel Codice Atlantico, soprattutto sul foglio 579r.

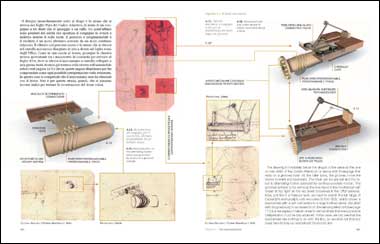

Ulteriori ricerche individuano anche i fogli 1077r, 1021r e 1021v come possibile fonte dei meccanismi di questo misterioso robot umanoide. Quel che presentiamo in questo capitolo è un esempio di un nuovo approccio ai manoscritti vinciani serio e approfondito. Invece di limitarci a copiare i riferimenti e i progetti dagli studi fatti finora, si è ripartiti da zero per capire veramente cosa si nasconda in questi tre fogli, che col passare del tempo sono ormai considerati genericamente “gli ingranaggi del robot”.

Osservando sommariamente o per la prima volta questi manoscritti se ne ricava un senso di spaesamento: ci sono tanti soggetti confusi e certo non si identifica il progetto del robot. È difficile anche individuare il verso con cui guardare i fogli, tanto che spesso vengono proposti capovolti. I fogli che analizziamo presentano un vero e proprio rompicapo. I disegni sono apparentemente confusi...
.... (continua)

Capitolo 5 >Analisi ipertestuale degli indizi

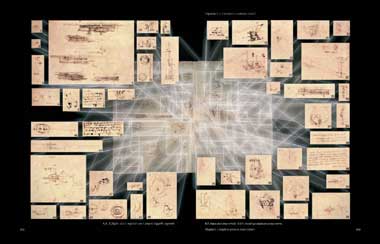

Abbiamo analizzato tutti i 174 soggetti (25+49+53+47) presenti nei quattro fogli in modo oggettivo e forse anche noioso. Ma proprio questa analisi è di fondamentale importanza per un corretto lavoro di filologia macchinale.

Dobbiamo cercare di comprendere questi fogli in modo da capire quali siano veramente i disegni del robot senza considerarli genericamente degli ingranaggi come spesso è stato fatto. Abbiamo infatti scoperto che la maggior parte dei disegni rappresenta tutt’altro e sono pochi i veri indizi. Questo lavoro ci porterà a scoprire che forse non c’è un solo robot e che in questi disegni si nasconde qualcosa di nuovo, mai studiato finora.

La filologia macchinale, lo studio corretto e scientifico delle macchine, è in Leonardo ipertestuale. Questa definizione è moderna, nasce nel 1965 e il modo più semplice per comprenderla è di associarla a Internet, dove la navigazione tra le varie pagine salta, tramite link, da una parte all’altra tramite rimandi e collegamenti.

La mappa di navigazione ipertestuale non è lineare (da un punto a un
altro), ma a forma di ragnatela (il Web di www). Leonardo è per
definizione “ipertestuale”: è il primo nella storia della scienza a utilizzare questo modo di progettare e di studiare. Come abbiamo visto, infatti, i suoi disegni hanno numerose relazioni tra vari documenti. Persino all’interno della stessa pagina, che sembra confusa e incomprensibile, ci sono dei collegamenti ben precisi tra gli oggetti. I soggetti pensati e disegnati da Leonardo comprendono tutta la scienza e l’arte rinascimentale e tutto è collegato come in un grande ipertesto composto da più di 5 mila pagine(1) dense di disegni e testi.

L’elenco delle numerose relazioni tra i disegni che partono solo dai quattro fogli che abbiamo esaminato sarebbe lungo e difficilmente incomprensibile se realizzato tramite uno scritto. Leonardo stesso dimostra e scrive quanto sia più utile un disegno per spiegare soggetti complessi (vedi citazione a pagina 326), ma soprattutto è indispensabile per riuscire ad averne un quadro complessivo, altrimenti impossibile.

Che sia un cuore umano, una macchina o uno schema come il nostro, le immagini sono molto più potenti e immediate delle parole ed è per questo che anche questo libro presenta nuove e numerose immagini in spirito vinciano, in modo tale da poter capire i meccanismi solo osservando gli schemi e le immagini 3D.
.... (continua)

Capitolo 5 >La costruzione del cavaliere

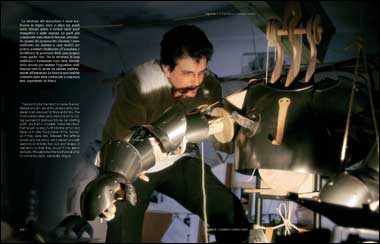

Durante gli studi sui robot di Leonardo abbiamo realizzato alcuni modellini per verificare le ipotesi sul suo funzionamento. Per quanto riguarda il foglio 1077 e il cavaliere robot, anche i modelli hanno dimostrato la difficoltà a ipotizzare d’inserire il meccanismo a orologeria nel robot, dal momento che non funziona e non
è in grado di gestire la forza necessaria ai movimenti.

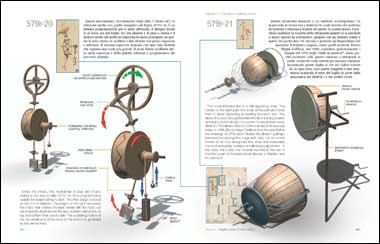

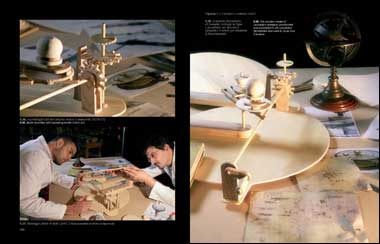

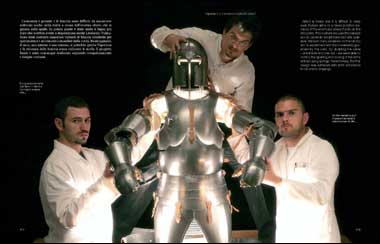

Per il planetario scoperto nel 1022v, il modello ha dimostrato il funzionamento a epiciclo dei pianeti. Per quanto invece riguarda il soldato robot del foglio 579, i modellini hanno verificato la fattibilità del progetto e si è passati alla progettazione e alla realizzazione di un vero modello in scala 1:1. Il progetto è stato diviso in tre team, che si sono occupati rispettivamente dell’alabarda, dell’armatura e della struttura meccanica a carrucole, per poi convergere nell’assemblaggio finale.
è disegnata sul foglio 576, è fondamentale per l’aspetto aggressivo del soldato.

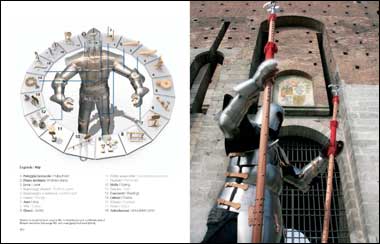

È stata scelta una delle tante alabarde disegnate dallo stesso Leonardo, una delle più complicate da costruire. È la prima in alto a sinistra nel foglio del Codice Ashburnham a1r. Ha una struttura a
simmetria radiale e al centro le lame si incrociano nove volte, ricordando i nodi vinciani e gli affreschi della Sala delle Asse del Castello Sforzesco. L’alabarda è stata realizzata a mano con ferro battuto e l’incrocio delle parti centrali è stato molto difficoltoso.
Il risultato finale però è ottimo: non solo ha un aspetto aggressivo ed elegante allo stesso tempo, ma proprio la struttura a incroci la rende strutturalmente molto robusta.

.... (continua sul libro)


Leonardo da Vinci - Mario Taddei Curriculum







I Robot di Leonardo da Vinci La meccanica e nuovi automi nei codici svelati scheda: su www.leonardo3.net Uno straordinario e appassionante viaggio alla scoperta dei veri misteri che si celano nei disegni di Leonardo da Vinci: l' automobile -robot, il leone meccanico , l'esercito dei cavalieri meccanici e centinaia di altre macchine. Questo volume rappresenta una novità anche perché impiega un linguaggio accessibile e utilizza, con più di 800 illustrazioni inedite (manoscritti, disegni e immagini tridimensionali), il mezzo visuale come propone Leonardo: le immagini possono dire più cose delle parole e arrivare più velocemente alle menti di tutti. Pur nel rigore della filologia macchinale e della ricerca storica, viene inaugurato un nuovo approccio definibile: “ archeologia vinciana multimediale ”.

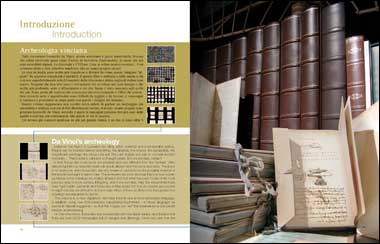

	Alcuni passi tratti dal libro: Capitolo 1 > Archeologia vinciana Capitolo 2 > La meccanica di Leonardo Capitolo 3 > L'automobile di Leonardo Capitolo 4 > Un omaggio al re di Francia Capitolo 4 > Il mistero dei due leoni Capitolo 5 > Si racconta di un misterioso robot… Capitolo 5 > La costruzione del cavaliere Introduzione> Archeologia vinciana Immagine tratta dal libro "I robot di Leonardo da Vinci" - Introduzione Tutti conoscono Leonardo da Vinci: artista scienziato e genio inarrivabile. Dicono che abbia inventato quasi tutto: l’aereo, la bicicletta, l’automobile. Si narra che nei suoi incredibili dipinti, La Gioconda e L’Ultima Cena, si celino misteri esoterici… Così ci hanno detto e così potrebbe sembrare. Ma ne siamo proprio sicuri?Le cose in realtà sono molto più complesse e diverse da come spesso vengono “dipinte” da approcci semplicisti e ripetitivi.
